Spécifications des tuyaux ERW en acier au carbone
Diamètre extérieur : 1/2"-48" (21,3 mm-1219 mm)
POIDS : SCH10-SCH80 (0,5 mm-40 mm)
Norme matérielle :
PSL1 : A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL2 : B, X42, X46, X52, X56, X60, X65, X70, X80
Gammes de spécifications :
Diamètre extérieur : 1/2"-48" (21,3 mm-1219 mm)
POIDS : SCH10-SCH80 (0,5 mm-40 mm)
Norme matérielle :
PSL1 : A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL2 : B, X42, X46, X52, X56, X60, X65, X70, X80
Applications :
Aux fins du transport du gaz, de l'eau et du pétrole dans l'industrie pétrolière et gazière
|
Standard |
Acier Grade |
Composition chimique, % |
Résistance à la traction, MPa |
Limite d'élasticité, MPa |
Allongement, % | |||||||
|
C |
Mn |
P |
S |
|||||||||
|
MAXIMUM |
MINIMUM |
|||||||||||
|
API-5L |
B |
0.27 |
1.15 |
0.03 |
0.03 |
413 |
241 |
21.5-29.5 |
||||
|
|
X42 |
0.29 |
1.25 |
0.03 |
0.03 |
413 |
289 |
21.5-29.5 |
||||
|
|
X46 |
0.31 |
1.35 |
0.03 |
0.03 |
434 |
317 |
20.5-28.5 |
||||
|
|
X52 |
0.31 |
1.35 |
0.03 |
0.03 |
455 |
358 |
19.5-27 |
||||
|
|
X56 |
0.26 |
1.35 |
0.03 |
0.03 |
489 |
386 |
18.5-25.5 |
||||
|
|
X60 |
0.26 |
1.35 |
0.03 |
0.03 |
517 |
413 |
17.5-24 |
||||
Caractéristiques
Le soudage par résistance ERW express, le soudage par résistance avec une efficacité de production élevée, un faible coût, des économies de matériaux, une automatisation facile, etc., il est donc largement utilisé dans l'aviation, l'aérospatiale, l'énergie, l'électronique, l'automobile, l'industrie légère et d'autres secteurs industriels, est l'un des processus de soudage importants.
|
Paramètre technique pour les tuyaux en acier ERW |
Résistance à la traction |
Supérieur ou égal à 410(42) |
|
Limite d'élasticité 0,2 % |
Supérieur ou égal à 245(25) |
|
|
% d'allongement |
Supérieur ou égal à 25 |
|
|
XT |
D'ACCORD |
|
|
Utah |
D'ACCORD |
|
|
Pression de l'eau |
D'ACCORD |
|
|
LUTIN |
D'ACCORD |
|
|
Test plat |
D'ACCORD |
|
|
Surface |
Marquage de peinture |
|
|
Se termine |
Biseauté et Capuchons |
|
|
Emballage |
En paquets |
Avec bande d'acier |
|
Dimension |
Taille OD |
219-820 millimètres |
|
Épaisseur |
6-25mm |
|
|
Longueur |
6-20m |
|
|
Certificat |
API 5L / OIN |
|
Description
Les tuyaux en acier ERW sont des tuyaux à souder droits, le soudage par résistance électrique, l'abréviation de ERW pour le transport d'objets liquides en vapeur de pétrole et de gaz naturel, peut répondre aux exigences de haute et basse pression, le transport dans le monde avec le secteur des tuyaux représente une position pivot.
Le tube ERW est un "tuyau en acier soudé par résistance à haute fréquence", et le processus de soudage commun des tuyaux soudés n'est pas le même, le cordon de soudure est fabriqué à partir du corps en acier du métal de base, la résistance mécanique est meilleure que celle du tuyau soudé général.
|
tolérance d'épaisseur standard |
|||||
|
classe de tolérance |
tolérance d'épaisseur |
||||
|
S/D |
|||||
|
0.1< S/D |
0.05< S/D≤0.1 |
0.025< S/D≤0.05 |
S/D Inférieur ou égal à 0,025 |
||
|
S1 |
±15 %,min±0,6 mm |
||||
|
S2 |
A |
±12,5 %,min±0,4 mm |
|||
|
B |
+ plus la tolérance dépend de la demande de poids - 12.5% |
||||
|
S3 |
A |
±10 %,min±0,2 mm |
|||
|
B |
±10% |
±12,5 %,min±0,4 mm |
±15% |
||
|
C |
La tolérance +plus dépend de la demande de poids - 10 % |
||||
|
S4 |
A |
±7,5 %,min±0,15 mm |
|||
|
B |
±7.5% |
±10% |
±12.5% |
±15% |
|
|
S5 |
±5 %,min±0,10 mm |
||||
|
tolérance d'épaisseur non-standard |
|||||
|
classe de tolérance |
tolérance d'épaisseur,% |
||||
|
NS1 |
+15 -12.5 |
||||
|
NS2 |
+15 -10 |
||||
|
NS3 |
+12.5 -10 |
||||
|
NS4 |
+12.5 -7.5 |
||||
|
remarques : S est la dimension nominale du tuyau, D est le diamètre extérieur nominal du tuyau |
|||||

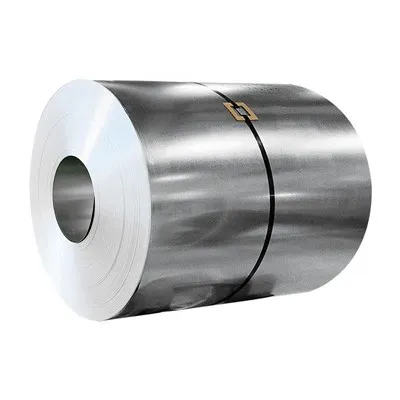

Le tuyau ERW est dû à l'utilisation de bobines laminées à chaud-comme matière première, l'épaisseur de paroi uniforme peut être contrôlée à environ +- 0.2 mm, les deux extrémités du tuyau en acier selon la norme APL et la norme GB/t9711.1, la rainure de coupe d'extrémité, la livraison à longueur fixe et d'autres avantages. Ces dernières années, les sociétés d'ingénierie du réseau de gazoducs et les sociétés gazières ont largement utilisé les tuyaux ERW comme réseau de canalisations principal de la ville.
Applications
Le tuyau est destiné au transport de fluides et à la construction, principalement utilisé dans les industries telles que le gaz de charbon, la vapeur, l'eau, le pétrole et le gaz naturel.
