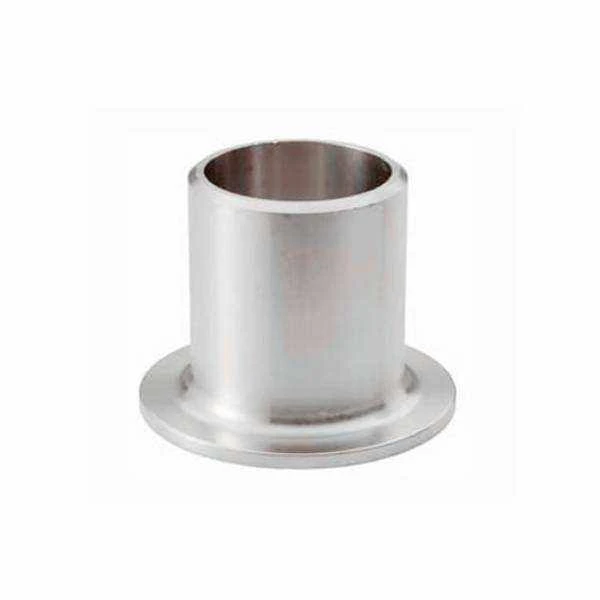

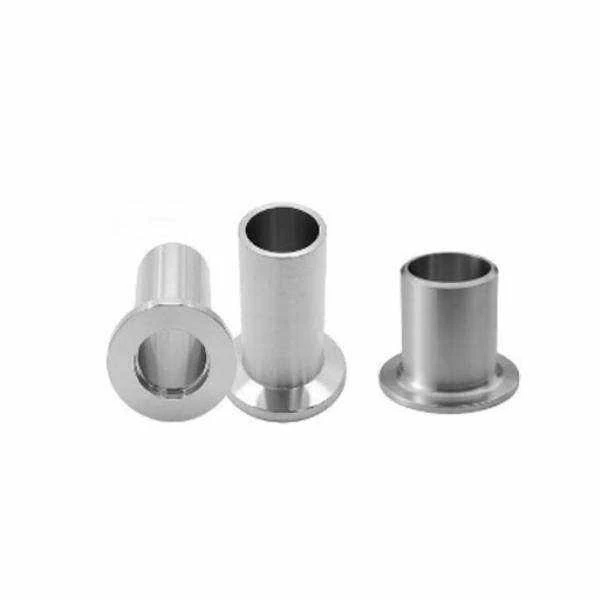

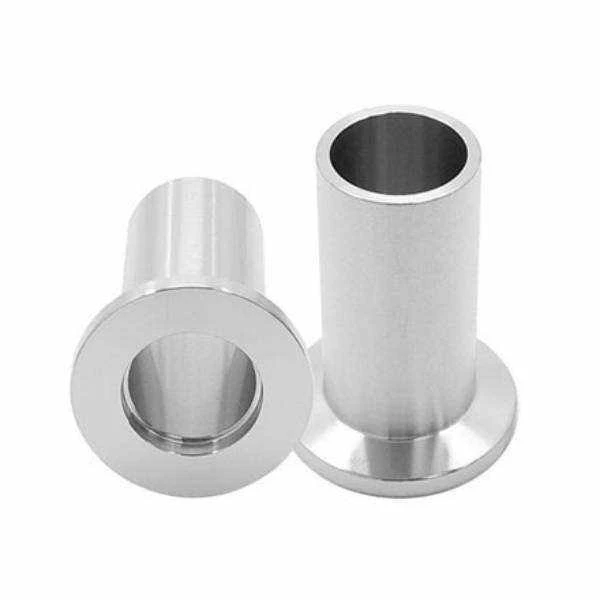

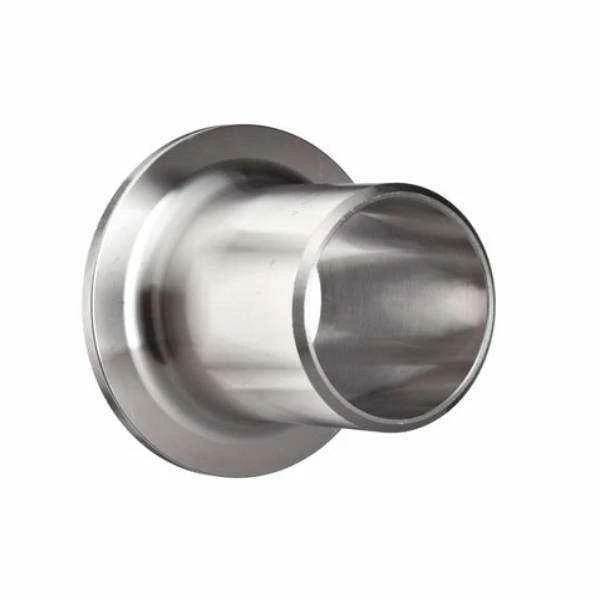

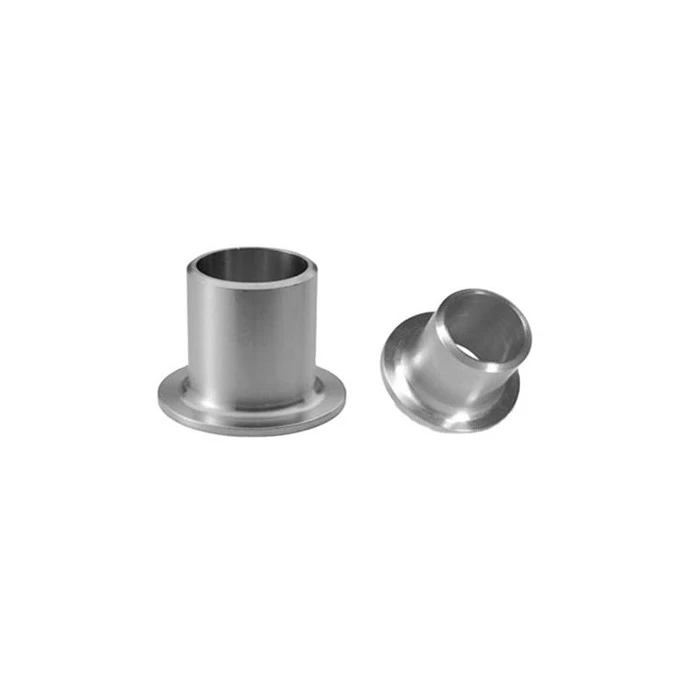

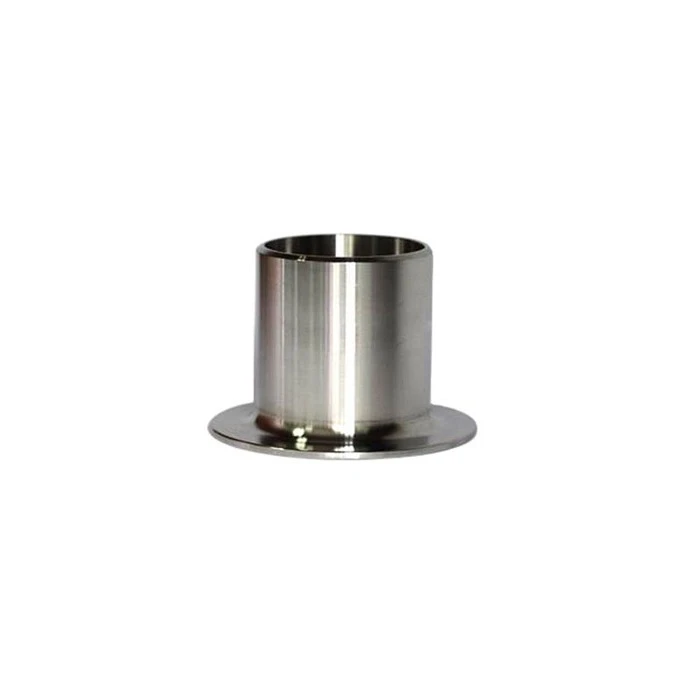

Extrémité de bout en acier inoxydable
Les embouts en acier inoxydable, également connus sous le nom de joints à recouvrement en acier inoxydable et de recouvrements évasés en acier inoxydable, sont un raccord de tuyauterie utilisé à la place des brides soudées lorsque des brides de secours rotatives sont souhaitées.
Une bride de secours rotative s'appuie contre la surface arrière de l'extrémité tronquée. L'étanchéité est réalisée uniquement par la surface du joint de l'embout, la bride fournit uniquement la pression de serrage sur le joint. Il existe deux principaux types d’embouts en acier inoxydable : les embouts en acier inoxydable sans soudure et les embouts en acier inoxydable soudés.
Différents processus de production sont adoptés selon différents types. Nous utilisons toujours le formage à la presse pour produire des embouts en acier inoxydable sans soudure et le soudage à l'arc sous argon pour former des embouts en acier inoxydable soudés.
- Normes : ASME B16.9, JIS B2311, EN10253, GOST, DIN
- Approbations : UL/FM, CE, BSI, ISO9001
- Épaisseur : SCH10/20/40/80/160, SCH-STD/XS/XXS
- Tailles : 1/2'' - 144'' (DN15 - DN 3600)
- Finition : huilée, peinte en noir, galvanisée, enduite d'époxy
- Matériaux : A234 WPB,A860 WPHY (42-70),304(L),316(L)
Types d'extrémités : Type A et Type B
Tapez une extrémité de bout
Les extrémités des embouts de type A sont généralement associées àbrides à recouvrement-à joints.
La bride entre en contact avec la face surélevée/recouverte de l'extrémité du talon, tandis que la bride elle-même reste lâche.
Embout de type B
Les conceptions de type B sont généralement associées à des applications où la géométrie de l'extrémité de l'embout est destinée à unglisser-sur la bridearrangement.
L'acheteur doit toujours indiquer le type de bride prévu plutôt que de se fier au fournisseur pour le déduire.
Extrémités des talons – Poids
|
NPS (taille normale du tuyau) |
Poids d'extrémité de bout ASME B16.9 |
|||
|
pouces |
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|
1/2" |
0.06 |
0.08 |
0.12 |
0.13 |
|
3/4" |
0.07 |
0.09 |
0.15 |
0.17 |
|
1" |
0.09 |
0.15 |
0.2 |
0.25 |
|
1-1/4" |
0.13 |
0.2 |
0.3 |
0.35 |
|
1-1/2" |
0.16 |
0.25 |
0.38 |
0.46 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
2" |
0.25 |
0.4 |
0.55 |
0.75 |
|
2-1/2" |
0.35 |
0.5 |
0.8 |
1 |
|
3" |
0.5 |
0.6 |
1.1 |
1.5 |
|
4" |
0.7 |
1 |
1.8 |
2.5 |
|
5" |
1 |
1.25 |
2.5 |
3.5 |
|
6" |
1.6 |
1.95 |
3.7 |
5.5 |
|
8" |
2.5 |
3.1 |
5.9 |
10 |
|
10" |
4 |
4.9 |
10.5 |
14 |
|
12" |
6.6 |
7.1 |
15 |
20 |
|
14" |
6.4 |
7.8 |
15.5 |
20.5 |
|
16" |
7.9 |
9 |
18 |
24 |
|
18" |
9.3 |
10.5 |
21 |
28 |
|
20" |
12 |
13.5 |
23.5 |
31 |
|
24" |
16.5 |
19 |
28.5 |
38 |
